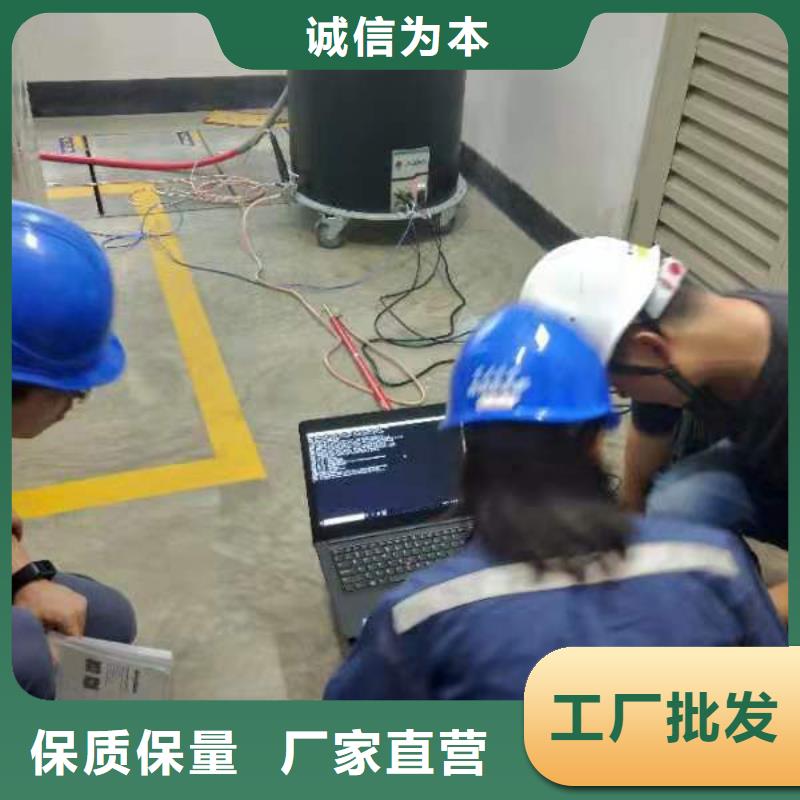

襄阳振荡波局放耐压试验系统目前对电力电缆检修的管理，主要是依据《电力设备交接和性试验规程》所规定的项目和试验周期，定期在停电状态下进行绝缘性能试验。其中变频串联谐振试验由于试验状况接近电缆的运行工况，因此成为国内目前应用广泛的试验方法。但大量试验及经验表明，串联谐振耐压试验无法对电缆整体绝缘的状态进行定量评估，一些通过串联谐振耐压试验的高压电缆在短期内仍有放电击穿的现象。经过长期对高压电缆的研究试验和实践，认为局部放电是电缆绝缘故障的先兆，有效检测局部放电是提高电缆状态检修水平的一种重要途径。电缆振荡波局放诊断与定位系统（简称OWTS系统）是电力电缆“状态检修”的一种新方法。但此方法是先对XLPE电缆施加直流电压，利用形成的阻尼振荡波条件下的局放进行诊断与定位；而XLPE 电缆的直流耐压试验容易引起电荷积聚，电荷积聚对电缆是有隐性伤害并且也易于产生假局放信号，此方法的使用是值得进一步探讨的。因此我们开发出交流衰减阻尼振荡波局放测试装置 本装置采用交流高压源，在交流变频串联谐振耐压装置上，附加峰值同步信号使串联谐振回路在峰值时停止功率输出，并同时闭合高压电子开关，形成振荡波阻尼振荡，进行电缆局部放电测试。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷，并且可以准确定位。此装置既可以在现场进行阻尼振荡波条件下的电缆局放测量及定位，亦可以按现行标准（规程）进行电缆的现场交接及性串联变频谐振交流耐压试验，一机两用，大大提高了设备使用效率。

襄阳振荡波局放耐压试验系统一、系统简介1、概述目前对电力电缆检修的管理，主要是依据《电力设备交接和性试验规程》所规定的项目和试验周期，定期在停电状态下进行绝缘性能试验。其中变频串联谐振试验由于试验状况接近电缆的运行工况，因此成为国内目前应用广泛的试验方法。但大量试验及经验表明，串联谐振耐压试验无法对电缆整体绝缘的状态进行定量评估，一些通过串联谐振耐压试验的高压电缆在短期内仍有放电击穿的现象。经过长期对高压电缆的研究试验和实践，认为局部放电是电缆绝缘故障的先兆，有效检测局部放电是提高电缆状态检修水平的一种重要途径。电缆振荡波局放诊断与定位系统（简称WTS系统）是电力电缆“状态检修”的一种新方法。但此方法是先对XLPE电缆施加直流电压，利用形成的阻尼振荡波条件下的局放进行诊断与定位；而XLPE 电缆的直流耐压试验容易引起电荷积聚，电荷积聚对电缆是有隐性伤害并且也易于产生假局放信号，此方法的使用是值得进一步探讨的。为此，我们开发出交流衰减阻尼振荡波局放测试装置 本装置采用交流高压源，在交流变频串联谐振耐压装置上，附加峰值同步信号使串联谐振回路在峰值时停止功率输出，并同时闭合高压电子开关，形成振荡波阻尼振荡，进行电缆局部放电测试。可以可靠地发现电缆及电缆接头的微弱绝缘缺陷，并且可以准确定位。此装置既可以在现场进行阻尼振荡波条件下的电缆局放测量及定位，亦可以按现行标准（规程）进行电缆的现场交接及性串联变频谐振交流耐压试验，一机两用，大大提高了设备使用效率。

襄阳振荡波局放耐压试验系统 技术参数3.1工作条件3.1.1电源：1) 电压：110-240V2) 频率：48-63Hz3) 容量：500VA3.1.2环境条件：1) 环境温度：-35℃～＋55℃2) 相对湿度：不大于95％，无凝露3.2主要技术指标及功能要求3.2.1 电缆振荡波局部放电测试系统：1)阻尼振荡波电源输出电压：≥60KV(峰值)，≥42.4kV(有效值)；2)阻尼交流频率范围：20Hz~1000Hz；3)电感线圈： ≥2.5H；4)电容范围： 0.02uF~8uF；5)局部放电等级测试范围：1pC~100nC；6)局部放电测量标准：IEC60270；7)局部放电定位带宽：150kHz~50MHz，根据电缆长度能自动选择带宽；8)介损测量范围：0.1％~10.0％；9)具备自动局放校准功能10)符合国际标准的耐压试验功能11)可描绘耐压试验时局放水平及趋势12)随时修正局放结果13)自动校准电缆长度、接头位置和波速14)同时定位多个局放缺陷的位置15)自动测量电缆电容16)自动测量电缆介损tanδ17)自动和手动两种方式调节频带宽度，方便过滤环境噪声18)根据电缆长度自动调整频带宽度以得到反射波形19)充电时间不超过2秒，测试时间100ms以内，为无损测试20)具备混合电缆波速误差修正功能21)自动和手动分析功能22)紧急停机功能和控制回路23)峰值电压、相电压倍数、有效值电压三种加压模式24)相位、局放谱图显示功能25)自动放电功能26)实时局放水平、位置显示功能27)局放水平、局放次数切换显示28)局放校准仪：1pC – 100nC29）便携式移动，自带锁轮3.2.2无局放补偿电容SCM 101)电容：0.2μF2)无局放，测试短电缆时使用

襄阳振荡波局放耐压试验系统高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。

襄阳振荡波局放耐压试验系统具有完整数据管理、数据储存、数据诊断分析，历史数据对比、试验管理功能软件功能带操作平台的电缆振荡波数据分析系统软件应具备对测试数据的浏览、统计分析等基本功能实时局放水平、位置显示功能，局放水平、局放次数切换显示具备测试数据管理、电缆资料数据库6电源电源单相，输入电压范围包含185-240V的电压值，电源设计包含防止冲击电压或电压闪变对仪器的影响的保护电路7使用条件环境温度-15℃~40℃相对湿度≦95％，月平均≦90％海拔高度＜1000 m?35kV电缆振荡波局部放电检测系统序号名称项 目协议参数值135kV电缆振荡波局部放电检测及定位设备主机生产商青岛-THSEIZE产品型号规格青岛天正华意电气OWTS 60功能要求对30kV电缆进行振荡波局放测量和定位，可测量局放起始电压、熄灭电压、局放水平，并准确定位多个局放缺陷位置。振荡电源输出电压峰值0-2.0U0（U0≤21kV） 振荡频率50-800 Hz电缆电容0.05 μF -4 μF局部放电定位带宽150kHz-45MHz局放采样率不小于100MHz局放测量精度1 pC定位精度0.1 m局放校准量程50 pC～200nC高压充电电流10 mA电缆介损测量范围0.1％-5％自动测量测试时间测试时间100ms以内，无损测试波形阻尼振荡波，具备频域滤波和小波滤波功能电容及介损测量自动测量电缆电容自动测量电缆介损局放水平及趋势描绘局放水平，具备补偿功能，真实还原局放量的实际大小测距具备行波测距功能，通过一体化软件校准和修正电缆长度、接头位置和波速无线控制可通过无线局域网（WLAN）控制高压输出，保证人身混合电缆修正具备混合电缆波速误差修正功能
